U型螺旋輸送設備

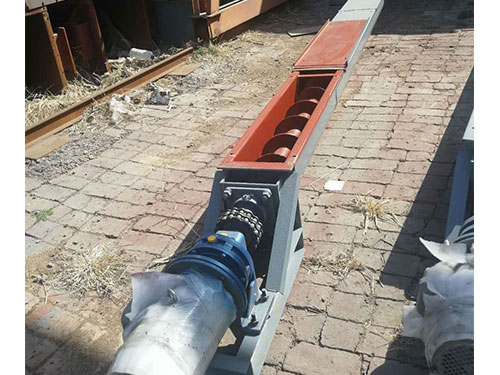

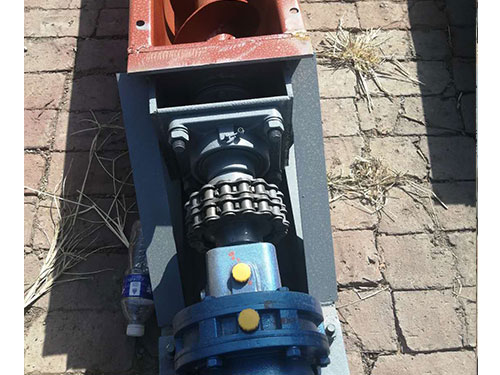

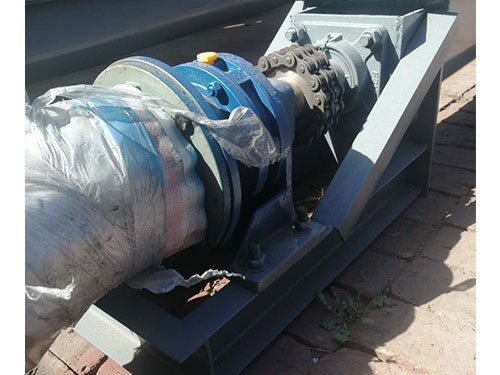

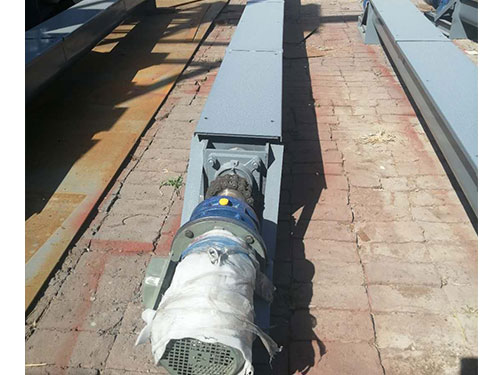

U型螺旋輸送設備采用DIN15261-1986工藝標準，設計制造符合《螺旋輸送機》標準。整機設計構造較為簡單，由U型槽、進料口、法蘭、驅動裝置、襯板、上蓋等部件組成。橫截面積小，機體的密封性能好，設備的操作簡單，操作人員無隱患，U型輸送機的制造成本較低，并且該輸送機的能源消耗較大。

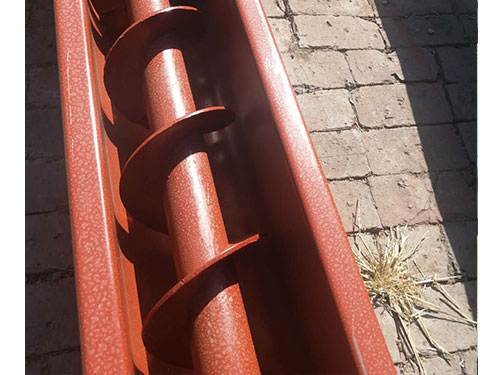

U型螺旋輸送設備的機殼形狀為U型，機殼上部有U型槽蓋，故此得名U型螺旋輸送設備。按設計形式分為：封閉式、敞開式兩種。

U型螺旋輸送設備主要的應用是運輸輸送、攪拌混合、脫水烘干、卸料等作業工作。常見的U型規格型號有：200，250，300，400，500，普通的U型輸送機長度為：4米~50米。當然也可以根據工況需求設計非標U型螺旋輸送設備。

U型螺旋輸送設備有多種輸送方式，可以水平輸送、傾斜輸送、垂直輸送等甚至可以幾種形式組合使用。該輸送機中間吊軸承采用滾動、滑動可互換的兩種結構。該U型螺旋輸送設備可以和其它輸送設備聯合工作。并可與其他輸送設備或工作裝置配合使用。

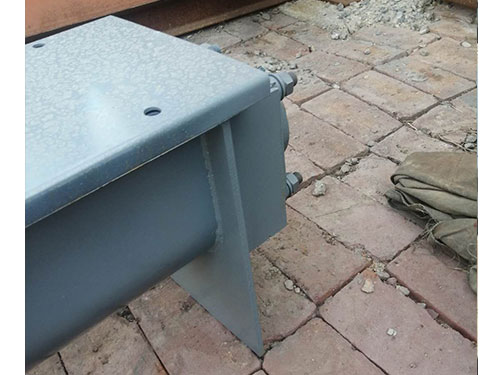

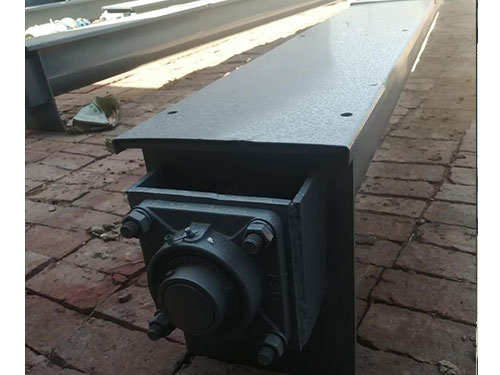

U型螺旋輸送設備結構新穎，頭、尾部軸承移至殼體外，中間吊軸承采用滾動、滑動可以互換兩種結構，均設防塵密封裝置，進、出料口位置布置靈活，整機噪音低，適應性強，操作維修方便。該機采用的密封件是尼龍和聚四氟乙烯樹脂類，具有阻力小，密封、能好等特點。選用滑動的軸瓦材料有鑄銅瓦、合金鑄鐵、銅基石墨少油潤滑瓦等幾種供選擇。

U型螺旋輸送設備具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點進料和卸料、安裝維修和操作使用方便以及性高、使用壽命長等優點，可廣泛應用于建材、冶金、化工、電力、煤炭、輕工、糧食及食品行業，適宜于水平或傾斜輸送粉狀、顆粒狀、小塊狀物料，如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等，但不宜輸送易變質、粘性大、易結塊的物料。

輸送機外形有圓形機殼和U形機殼兩種結構；對較長距離螺旋輸送機加裝中間吊軸承，采用滾動或滑動可互換的兩種結構，阻力小、密封性強、好。

U型螺旋輸送設備使用的工作環境溫度為-20～50℃，輸送物料的溫度小于200℃，輸送長度一般不超過40m，傾角以小于45°為宜。U型螺旋輸送設備可有多種規格提供選擇，如有要求，可進行設計制造。

U型螺旋輸送設備技術參數：
